翅片管木材烘干散热器

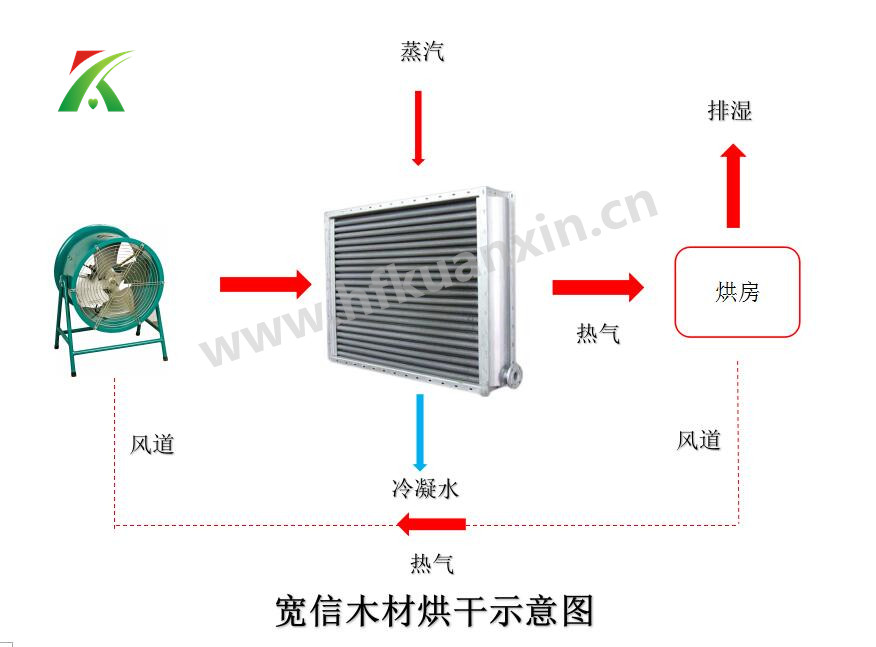

工作原理:利用热泵干燥机原理,吸收空气的热量并将其转移到房内,实现烘干的温度提高,配合相应的设备实现物料的干燥。热泵干燥机由压缩机、翅片管散热器、节流器、吸热器、压缩机等装置构成了一个木材烘干散热循环系统。
宽信翅片管木材烘干散热器帮客户解决了如下问题:
1、烘干温度快速达到80℃
2、7-10天将木材烘干好
3、为生产现场提供恒定的热风,温度恒定能耗低
4、蒸汽散热器使用寿命长,一劳永逸
宽信翅片管为木材烘干设计方案:
根据宽信多年的设计、生产经验、参考<饱和水和饱和水蒸气热力性质>、《空气的物理性质表》及相关热工理论,为客户设备选型。根据客户现场条件计算得出释放热量为126208.饱和水和饱和水蒸气热力性质>96Cal/h,可使烤房温度快速达到70-80℃。建议选用2台SRZ7*6D翅片管散热器与配用风量为4000m³/h的4-72-5A离心风机可满足现场需要。
设计参数:
项目 | 数据 | 单位 | 备注 |
蒸汽压力 | 0.5 | MPa | |
蒸汽温度 | 160 | ℃ | |
进风密度 | 1.185 | kg/m³ | 15℃干空气 |
风量 | 6600 | m³/h | |
7821 | kg/h | ||
2.17 | kg/s | ||
空气重量流速Vr | 8.00 | kg/㎡*s | |
通风净截面积 | 0.27 | ㎡ | |
传热系数K | 32.51 | Kcal/㎡*h*℃ | |
进风温度 | 15 | ℃ | |
进风比热荣 | 1.0112 | Kj/kg*k | |
出风温度 | 80 | ℃ | |
出风比热容 | 1.022 | Kj/kg*k | |
供热量 | 528058.3 | kj/h | |
126208.96 | KCal/h | ||
平均温差 | 112.50 | ℃ | |
总散热面积 | 34.5 | ㎡ | |
通风口长 | 710 | mm | 776 |
通风口宽 | 623 | mm | 688 |
实际通风面积 | 0.44 | ㎡ | |
净面比 | 0.61 | KXSR | |
实际通风净截面积 | 0.27 | ㎡ | |
实际空气重量流速 | 8.05 | kg/㎡*s | |
表面管数 | 10.74 | 根 | |
10 | 根 | ||
一台散热管散热面积 | 17.89 | ㎡ | |
散热器台数 | 1.93 | 台 | |
风阻 | 12 | 毫米水柱 | |
116 | Pa | ||
宽信针对木材烘干的问题,研发的翅片管散热器可以处理木材含有量大水分,自然干燥过程中容易出现开裂、弯曲变形、霉变等问题,同时需要很长的时间(3-5个月)等问题。这些问题严重影响木材加工企业的生产效率与工艺需要,为此选择宽信烘房用蒸汽翅片管散热器,烘干温度可调,能够满足大多数木材干燥需要,节能效果显着。
