电厂烟气余热资源丰富,使用烟气余热回收英国正版365官方网站_bt365手机官方网址_365现金app下载 可以将热能充分的利用起来,节能环保两不误,下面合肥宽信英国正版365官方网站_bt365手机官方网址_365现金app下载 厂家给大家分享一个电厂烟气余热回收的案例吧!
根据某企业现有情况进行系统分析,从节能减排目的出发,首先在系统运行正常的情况下,根据工厂采集提供的实际数据分析,针对工厂管网系统,回收高温烟气大量潜热及显热,产生的热水用于生活热水、设备回水预热等,减少排放污染,达到节能减排的目的。
一般锅炉天然气燃烧后,大约10%的热能是通过排烟排到大气中,排烟温度高达140~250℃,烟气中有7%~15%的显热和11%的潜热未被利用就被直接排放到大气中,这不仅造成大量的能源浪费也加剧了环境的热污染。而采用高效烟气冷凝热回收装置可以满足生活热水或采暖水的需要,也能够将燃气尾气排烟温度冷却至40~80℃,同时降低NO.的排放量,实现节能与环保双赢。
燃气燃烧后产生高温烟气,其中包括N268%、CO211%、H3016%、O24%、SO20.002%c、NO,0.08%c。
排烟温度高于110℃,经过高效热回收冷凝器,可将烟气温度降低至70℃以下(甚至降低至45℃),放出物理显热和汽化潜热(烟气中水蒸气冷凝率在50%左右),回收的热量约是天然气燃烧低位发热量的10%。
同时,由于烟气(特别是天然气含硫量很少,烟气中SO2含量很低,绝大部分都溶解到了烟气冷凝水中排放,排烟环保性能显着提升。
烟气的露点温度大约是58℃左右,只要接触到低于露点温度的介质,就会冷凝成水,释放出大量的潜热。其热量是由两部分组成:
物理显热一通过降低烟温来实现,排烟温度可控制在70~80℃。
汽化潜热一通过水蒸气冷凝成水的相变来实现。
显热与潜热同时热回收,将是一种投入最低、收益最大的节能环保方式。

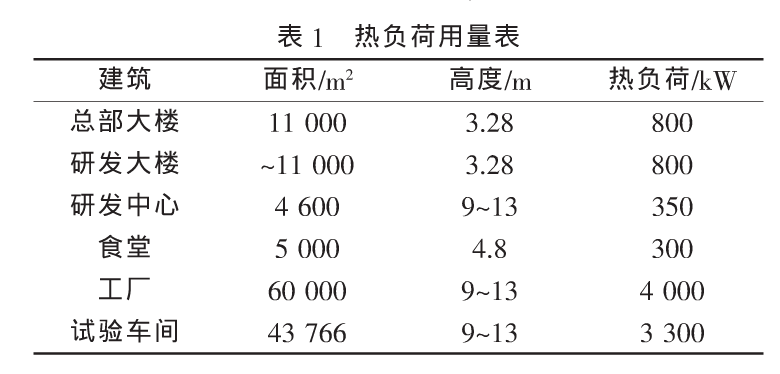

工厂运行现状待回收的烟气为热电联产产生的烟气,烟气温度为400℃,燃料为天然气。回收烟气中的余热,作为冬季空调系统送风热源。冬季空调循环热水的供回水温度为60℃/50℃。某工厂的冬季热负荷约9550kW(热负荷见表1),烟气余热回收器的额定换热量按10000kW取值计算,假定烟气量足够。
合肥宽信设计并生产的烟气余热回收英国正版365官方网站_bt365手机官方网址_365现金app下载 采用作为冬季空调送风系统热源的方式进行热量回收。烟气温度控制在100℃以上,以使烟气在回收过程中不产生冷凝水,减少对系统及设备腐蚀的可能性。增加旁通烟道,实现烟气排烟温度和出水温度的可调节、可控制的目的。
设备采用不锈钢材质,烟道加装电动调风阀。进出水管采用不锈钢管,水侧加装20目过滤器,以增加设备使用寿命和防腐蚀能力。
烟气侧系统分两种情况:

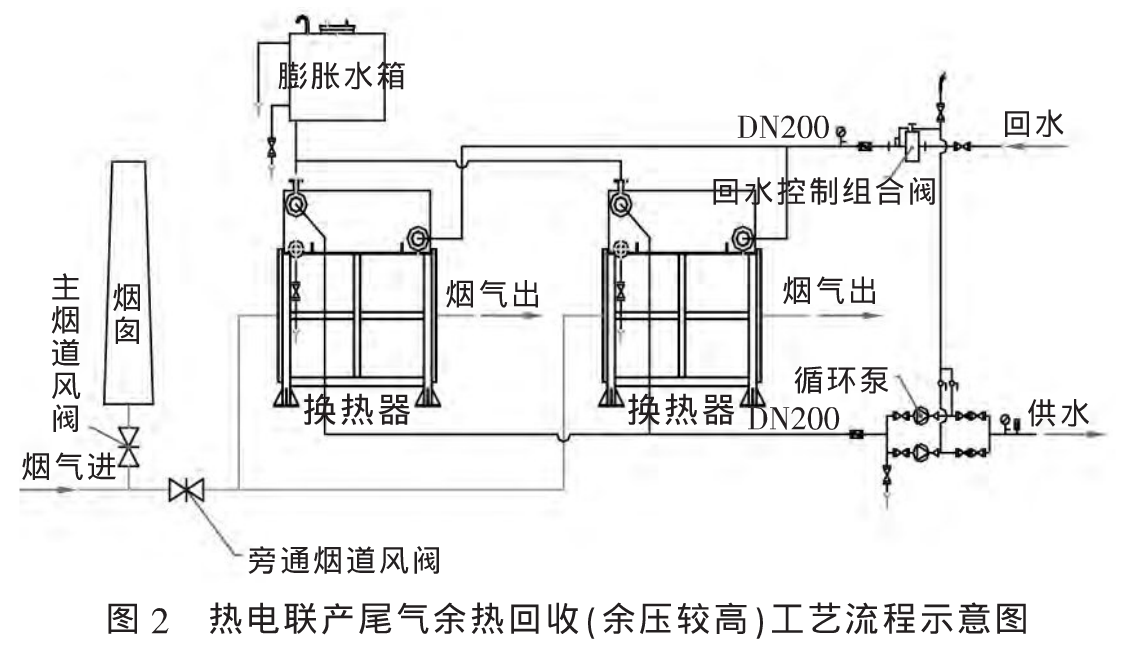

(1)如果热电联产尾气有较高的余压,英国正版365官方网站_bt365手机官方网址_365现金app下载 可置于旁通烟道上,并在主烟道上加设风门,通过调整主烟道风门开度,调整流过英国正版365官方网站_bt365手机官方网址_365现金app下载 的烟气量,以控制英国正版365官方网站_bt365手机官方网址_365现金app下载 的余热回收量来匹配中央空调的用热量。英国正版365官方网站_bt365手机官方网址_365现金app下载 烟侧流速采用较低的数值,以降低英国正版365官方网站_bt365手机官方网址_365现金app下载 的烟侧阻力。为便于英国正版365官方网站_bt365手机官方网址_365现金app下载 的运输,英国正版365官方网站_bt365手机官方网址_365现金app下载 需做成两台,并联使用。排烟压力较小,设备压力损失200Pa,采用两台设备。工艺流程如图2所示,设计参数见表2。
如果您也需要进行环保设备烟气余热回收英国正版365官方网站_bt365手机官方网址_365现金app下载 ,欢迎您的联系!
